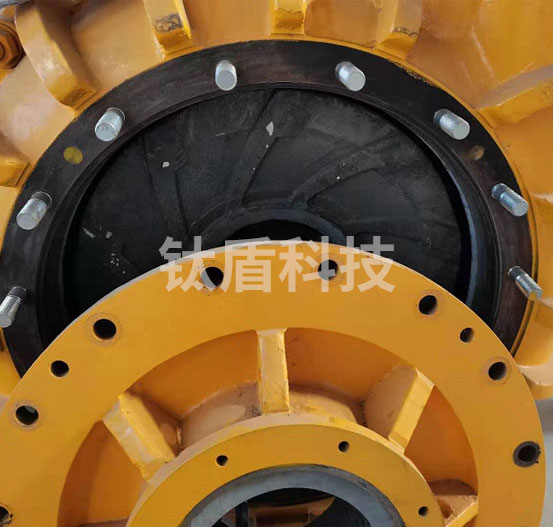

工业泵防腐耐磨修复材料具有优越的粘结性能、抗腐蚀、耐磨性能。不但可以有效的控制制造成本，且性能优良、使用周期较长，同时还可帮助用户延长采购周期、降低生产成本。施工时基材表面温度必须大于露点温度3℃，相对湿度必须低于60%；建议施工15℃~32℃环境温度下进行。
根据新设备或图纸，确定修复后设备应达到的外廊尺寸，制作相应尺寸模具。对设备冲蚀缺损部位进行补焊，选用与设备基材同材质或接近的钢板/钢筋进行骨架焊接。脱脂、除潮处理：去除工件表面的油脂，使用新棉纱擦拭工件表面。用氧气乙炔将火焰调整到10CM长，以5cm/min的速度，使火焰反复均匀烘烤工件表面，去除工件表面的油脂和潮气。
喷砂除锈：去除工件表面的氧化层，目视检查，喷砂面可见均匀的金属本色。喷砂处理完的工件不允许用带油脂手套直接接触喷砂面，喷砂处理后工件要注意防潮。对不需要处理的部分，做好遮盖保护。该材料能在流体环境中抗强腐蚀强气蚀并有极好的抗冲击性。可长期抵御流体中夹带固体（如砂石）的冲击。适用（-20℃~250℃）设备过流冲蚀、设备的大面积修复、设备预涂耐磨层。
耐磨材料的施工：严格按照设备专修复材料的比例混合，搅拌均匀。搅拌不均匀会出现局部不耐磨情况。具体调和比例及固化时间参照产品数据表。充分混合材料后需在3分钟内用完，否则材料会固化变硬，固化后的材料不能使用，如果使用固化后的材料会出现局部掉层现象。
研磨验收：研磨：加温固化后的工件严格按照工件的尺寸进行研磨处理，打磨至标准尺寸为为准。验收：配套设备进行组装，确保正常运转，密封相配面应试配合格。喷漆：经检验合格后，对工件进行喷漆，要求喷漆表面均匀，不允许有流挂现象。
